N150-2系列 数控滚齿机
特点：
● 配置Higerman数控系统，电子齿轮箱（EBD)功能及自主开发的滚齿机软件，人机对话式界面；
●机床采用立式布局，5-6轴控制、四轴联动；
●B、C轴采用伺服电机直联;
●X、Z直线轴采用进口H级精密滚柱型导轨、P级精密丝杠，伺服电机直联，运动精度高、刚性强；
●Y轴采用伺服电机直联，实现窜刀可通过系统进行设置；
●A轴采用伺服电机加齿轮减速机控制以增大输出扭矩，5轴机型为液压油泵控制；
●工件尾顶采用液压控制、压力可调，顶尖尾座自带回转功能；
●滚刀刀杆采用莫氏柄结构，更换方便快捷；
●可加工直齿轮、斜齿轮、鼓形齿轮、蜗轮、同齿轮、花键等零件，量产精度GB7级、精度切削可达GB6级；
●可选配二次对刀附件，进行硬齿面二次切削。
机床参数：
|
机床型号
机床参数 |
N150 |
N150D |
||
|
5轴 |
6轴 |
5轴 |
6轴 |
|
|
最大加工模数 |
3M |
3.5M |
||
|
最大加工直径 |
¢150mm |
¢180mm |
||
|
工件轴最高转速（C轴） |
400rpm/min |
300rpm/min(DD马达） |
||
|
滚刀轴最高转速（B轴） |
2500rpm |
3000rpm |
||
|
刀架回转角度（A轴） |
±45º液压 |
±45º伺服 |
±45º液压 |
±45º伺服 |
|
径向行程（X轴） |
120（15-135）mm |
135（20-155）mm |
||
|
轴向行程（Z轴） |
350mm |
300（200-500）mm |
||
|
窜刀行程（Y轴） |
100mm |
90mm |
||
|
尾座行程 |
400（100-500）mm |
240（260-500）mm |
||
|
工作台直径 |
155mm |
160mm |
||
|
滚刀主轴锥孔 |
莫氏5号 |
莫氏5号 |
||
|
滚刀最大尺寸 |
¢70mm*80mm |
¢80mm*120mm |
||
|
径向进给速度（X轴） |
5000rpm/min |
5000rpm/min |
||
|
轴向进给速度（Z轴） |
5000rpm/min |
5000rpm/min |
||
|
主轴功率 |
5.5kw |
5.5kw |
||
|
总功率 |
12kw |
13kw |
15kw |
16kw |
|
外观尺寸 |
2200×1600×2300mm |
2300×1600×2800mm |
||
|
重量 |
约5000kg |
约5300kg |
||
标准附件：
|
项次 |
品名 |
数量 |
|
1 |
刀杆 ¢13mm、¢16mm、¢22mm |
各1套 |
|
2 |
刀具垫片 10mm、20mm、30mm |
各1件 |
|
3 |
电控箱空调 |
1套 |
|
4 |
夹具安装座 |
1件 |
|
5 |
水平调整螺栓、机脚垫块 |
6套 |
|
6 |
标准工具箱 |
1套 |
|
7 |
莫氏5号顶尖 |
1支 |
|
8 |
操作说明书 |
1套 |
特殊附件：
|
项次 |
品名 |
数量 |
|
1 |
刀杆 ¢27mm |
1套 |
|
2 |
气动去毛剌装置 |
1套 |
|
3 |
二次对刀（精滚） |
1套 |
|
4 |
油雾收集器 |
1套 |
|
5 |
微量润滑冷却系统 |
1套 |
|
6 |
专用工装 |
1套 |
|
7 |
自动上下料系统 |
1套 |
|
8 |
磁性铁屑排屑装置 |
1套 |
外观尺寸：

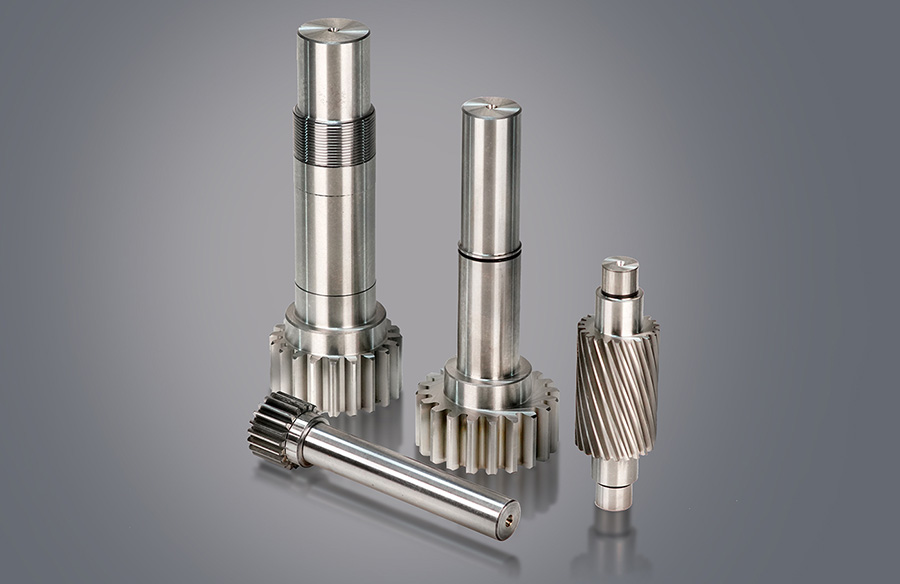

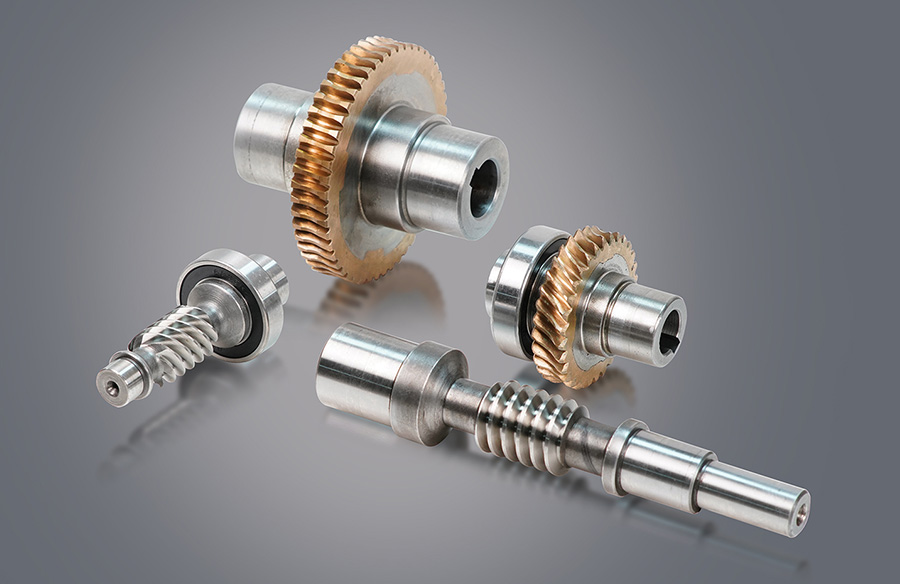

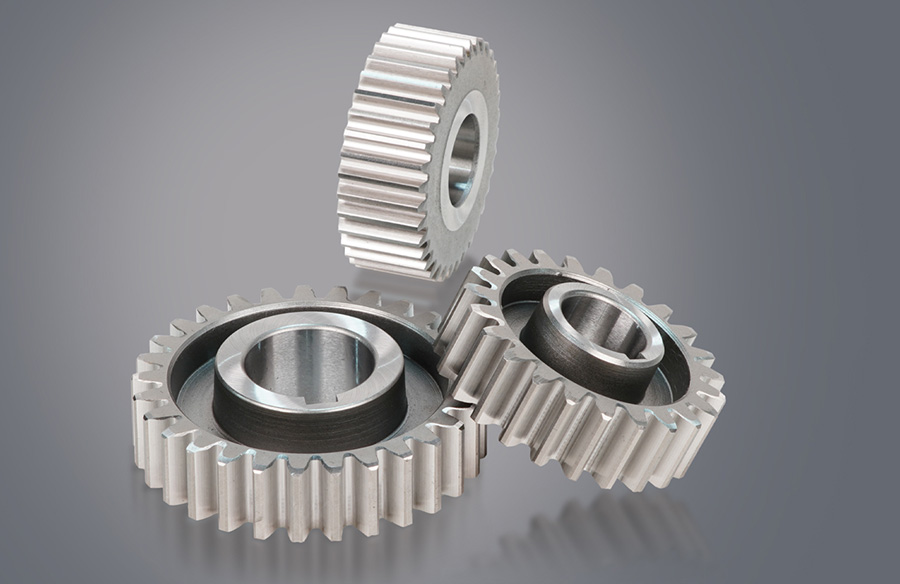

加工样品：
